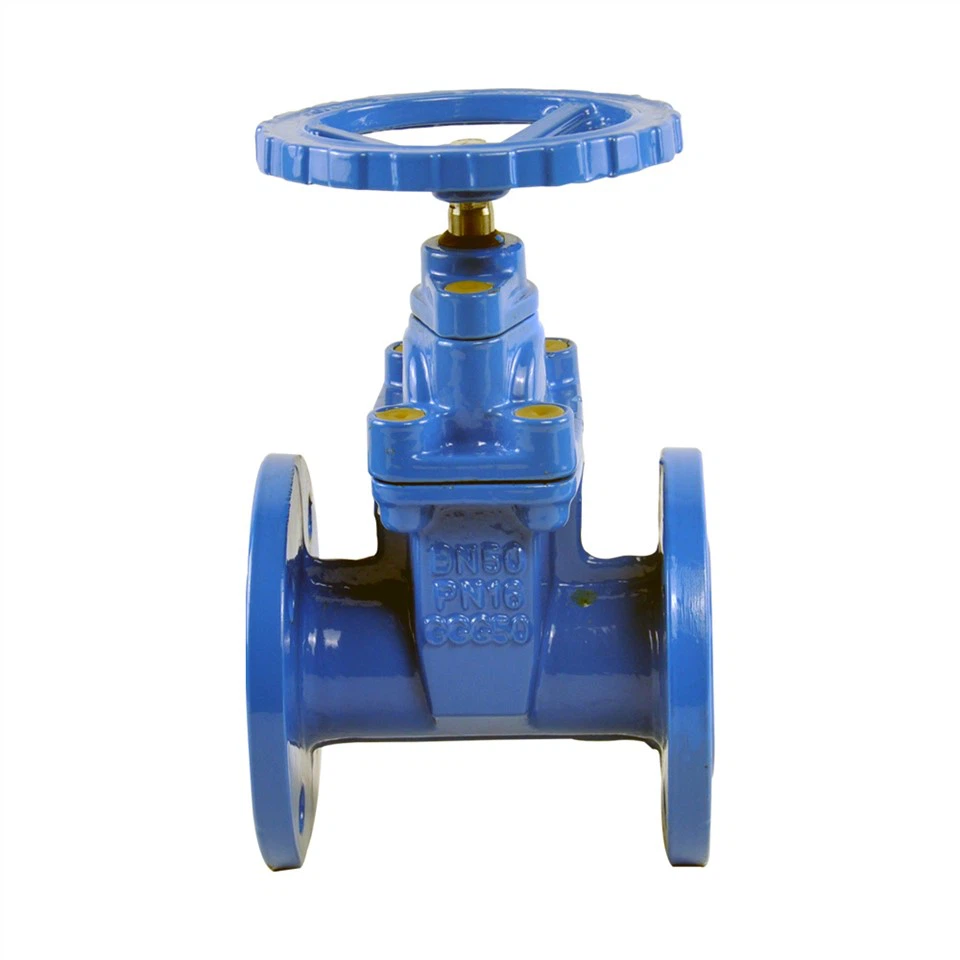

Pengenalan katup gerbang F4:
Katup gerbang F4 adalah katup gerbang struktur tatap muka DIN, katup gerbang F4 adalah katup gerbang struktur pendek, F5 adalah katup gerbang struktur panjang. Katup gerbang F4 termasuk katup pengecoran besi DIN, katup gerbang pengecoran baja DIN, katup gerbang tekanan tinggi DIN, katup gerbang flens DIN, katup gerbang listrik DIN, dll.
Aplikasi:
Katup gerbang F4 dapat digunakan secara luas dalam air keran, limbah, konstruksi, minyak bumi, kimia, makanan, obat-obatan, tekstil, tenaga listrik, pengiriman, metalurgi, sistem energi, dll.
Keterangan:
F4 non-rising rod rubber gate valve prinsip kerja:
Katup gerbang penyegelan karet mengadopsi struktur baji, dan menggunakan bungkus keseluruhan gerbang, yang menghasilkan efek kompensasi deformasi, sehingga mencapai efek penyegelan yang baik. Mur batang di badan katup bersentuhan langsung dengan media, dibutuhkan penggunaan batang yang berputar, melalui mur untuk menggerakkan gerbang ke atas dan ke bawah, untuk mewujudkan pembukaan dan penutupan katup gerbang.
Spesifikasi:
Ukuran katup: | 1.5"-64" |
Kelas Tekanan: | PN6-40 |
Bahan: | Besi ulet ASTM A536, Baja karbon A216 WCB, baja tahan karat A351 CF8/CF8M. |
Standar Desain dan Manufaktur: | DIN 3352 |
Standar Tatap Muka: | DIN 3202 F4 |
Standar Dimensi Flange: | ID1092-2 PN10/PN16 |
Standar Uji Tekanan: | ISO 5208 |
Standar Tes: | Segel * 1,1 kali, cangkang * 1,5 kali |
Sertifikasi Kualitas/Produk: | CE,ACS,WRAS,TS... |
Opsi operator katup | Roda tangan, roda gigi bevel, Transmisi listrik dan pneumatik. |
Jenis Koneksi Proses | Tipe Flensa |
Media yang berlaku | Air tawar, limbah, air laut, makanan, obat-obatan, semua jenis minyak, asam, alkali, dll. |
