Pengantar:

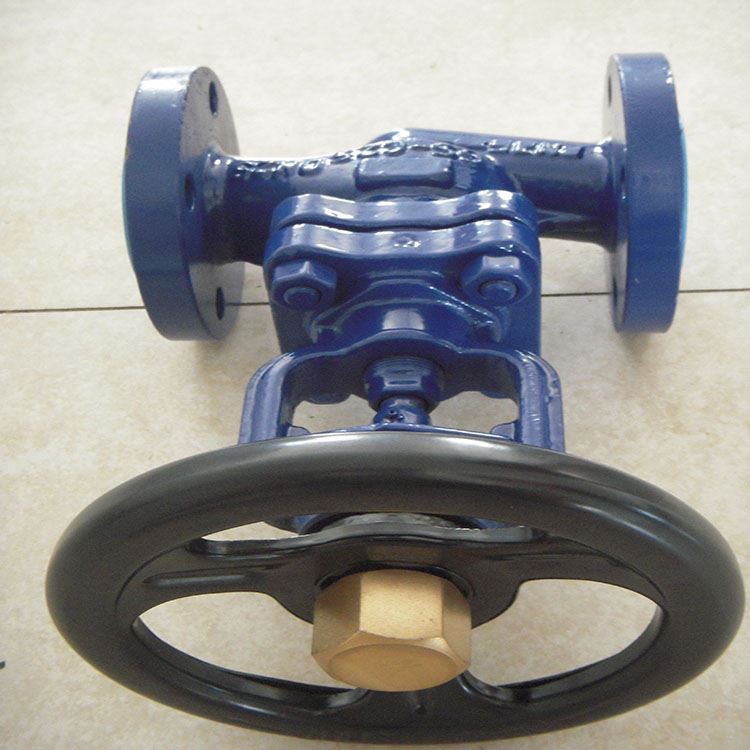

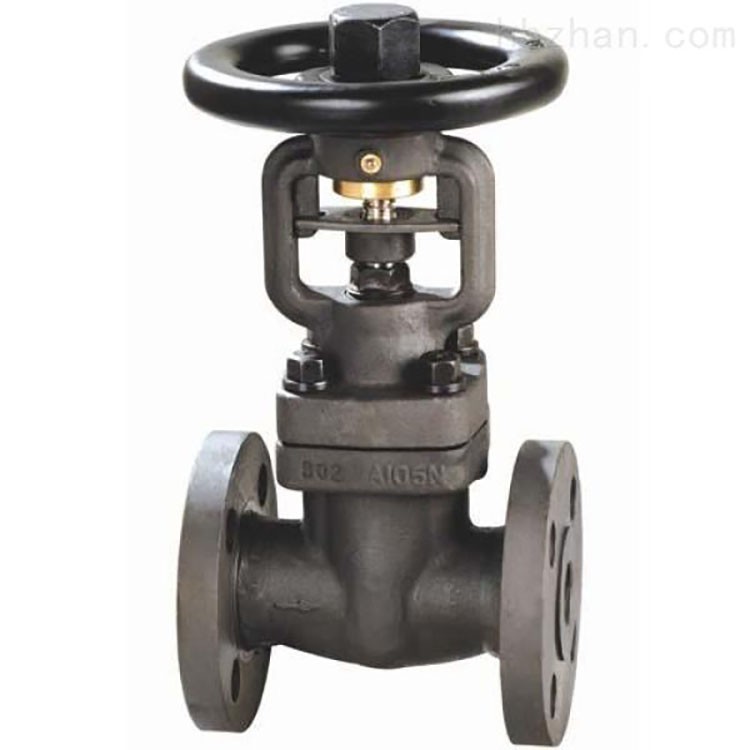

Bagian pembuka dan penutup katup gerbang bellow adalah cakram berbentuk sumbat, permukaan penyegelan datar atau berbentuk kerucut, cakram di sepanjang garis tengah cairan untuk gerakan linier. Bentuk gerakan batang, ada jenis batang pengangkat (pengangkat batang, roda tangan tidak angkat), ada jenis batang putar pengangkat (roda tangan dan batang berputar mengangkat bersama, mur di badan katup). Jenis katup di dalam pipa umumnya harus dipasang secara horizontal.
Aplikasi:
Katup gerbang bellow standar Amerika untuk berbagai aplikasi: industri, sistem tenaga, pabrik pemurnian gas buang, gas, peralatan uap, peralatan vakum, air panas, aplikasi minyak termal, pembuatan kapal, dll.
Keterangan:
1. Batang katup dari katup gerbang bellow mengadopsi struktur penyegelan ganda dari bellow dan pengepakan untuk memastikan tidak ada segel kebocoran pada batang katup, terutama cocok untuk jaringan pipa dengan media yang mudah terbakar, meledak, beracun dan berharga.
2. Bellow terbuat dari stainless steel atau bahan Inconel, desain struktur penyegelan bellow masuk akal, tahan lelah, umur panjang
Spesifikasi:
|
Ukuran katup: |
2"-24" |
|
Kelas Tekanan: |
16bar, 25bar |
|
Bahan: |
Baja karbon A216 WCB, baja tahan karat A351 CF8/CF8M |
|
Standar Desain dan Manufaktur: |
API600, GB12234 |
|
Standar Tatap Muka: |
ANSI B16.10, GB12221 |
|
Standar Dimensi Flange: |
ANSI B16.5, JB/T74-90, GB9112-9124, HG20592-20635, SH3406 |
|
Standar Uji Tekanan: |
API598, JB/T9092 |
|
Sertifikasi Kualitas/Produk: |
CE, ACS, WRAS, TS... |
|
Opsi operator katup |
Roda tangan, roda gigi bevel, Transmisi listrik dan pneumatik |
|
Jenis Koneksi Proses |
Jenis flensa dan dilas |
|
Media yang berlaku |
Udara, uap, makanan, obat-obatan, semua jenis minyak, asam, alkali, dll |
