Apa perbedaan antara Katup Kupu-Kupu OEM offset ganda dan triple-offset?

Dalam hal katup industri, katup kupu-kupu adalah pilihan populer karena kesederhanaannya, efektivitas biaya, dan beragam aplikasi. Sebagai pemasok OEM Butterfly Valve, kami sering mendapat pertanyaan tentang perbedaan antara katup kupu-kupu double - offset dan triple - offset. Memahami perbedaan ini sangat penting bagi para insinyur, manajer pengadaan, dan siapa pun yang terlibat dalam pemilihan katup untuk berbagai proses industri.

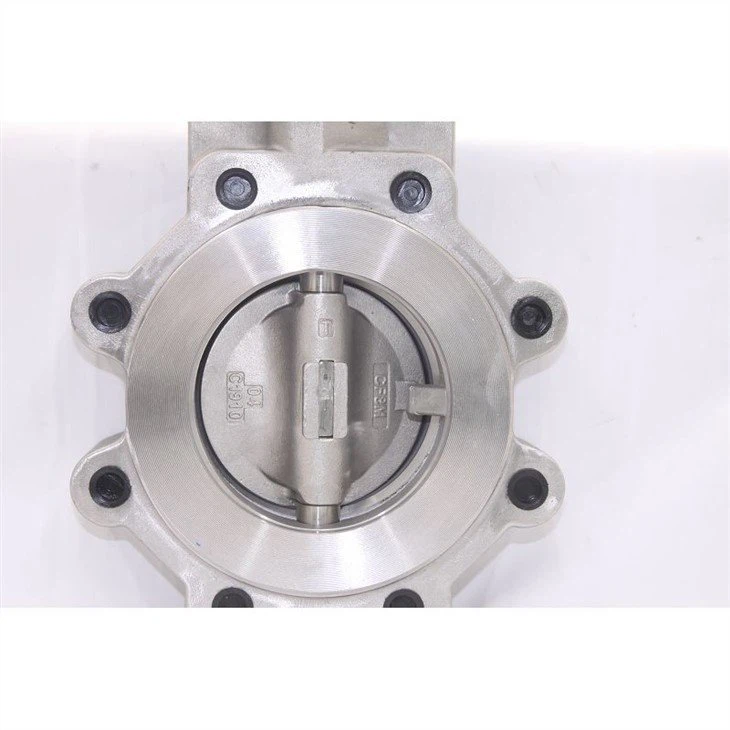

-4(001) -3(001)

Katup Kupu-Kupu Offset Ganda

Katup kupu-kupu offset ganda, juga dikenal sebagai katup kupu-kupu kinerja tinggi, dirancang dengan dua offset. Offset pertama adalah posisi poros yang terletak di belakang garis tengah piringan. Offset ini menciptakan aksi bubungan, yang membantu mengurangi gesekan antara seal dan cakram. Offset kedua adalah offset posisi poros dari garis tengah pipa.

Desain offset ganda ini menawarkan beberapa keunggulan. Pertama, ini secara signifikan mengurangi keausan pada jok. Saat katup membuka dan menutup, aksi bubungan memastikan bahwa segel hanya bersentuhan dengan cakram pada akhir langkah penutupan. Ini berarti bahwa selama sebagian besar pengoperasian katup, tidak ada gesekan antara cakram dan dudukan, sehingga memperpanjang masa pakai katup.

Kedua, katup kupu-kupu offset ganda dapat mematikan dengan rapat. Aksi bubungan memastikan segel yang tepat, sehingga cocok untuk aplikasi yang memerlukan minimalisasi kebocoran. Mereka dapat menangani perbedaan tekanan yang relatif tinggi dibandingkan dengan katup kupu-kupu konsentris.

Namun, katup kupu-kupu offset ganda juga memiliki keterbatasan. Mereka umumnya tidak cocok untuk aplikasi dengan tekanan dan suhu yang sangat tinggi. Bahan dudukan mungkin tidak mampu menahan kondisi pengoperasian yang keras dalam jangka waktu lama.

Dari segi aplikasi, katup kupu-kupu offset ganda biasanya digunakan di industri seperti pengolahan air, sistem HVAC, dan proses industri umum. Misalnya, di instalasi pengolahan air, mereka dapat digunakan untuk mengontrol aliran air di dalam pipa. Mereka juga merupakan pilihan populer dalam sistem HVAC untuk mengatur aliran udara dan air. Jika Anda tertarik padaKatup Kupu-Kupu LUG, yang bisa menjadi jenis katup kupu-kupu offset ganda dalam beberapa kasus, ini bisa menjadi pilihan bagus untuk sistem Anda.

Katup Kupu-Kupu Triple - Offset

Katup kupu - kupu triple - offset mengambil konsep desain katup double - offset selangkah lebih maju. Selain dua offset pada katup offset ganda, offset ketiga adalah sudut kerucut permukaan perapat. Desain unik ini menciptakan segel logam ke logam, yang sangat andal dan tahan terhadap kondisi ekstrem.

Keuntungan utama katup kupu - kupu triple - offset adalah kemampuannya menangani tekanan dan suhu tinggi. Segel logam - ke - logam memberikan penutupan yang rapat bahkan dalam aplikasi yang paling berat sekalipun. Bahan ini juga tahan terhadap korosi dan erosi, sehingga cocok digunakan dalam industri seperti minyak dan gas, pemrosesan kimia, dan pembangkit listrik.

Dalam industri minyak dan gas, katup kupu-kupu triple - offset digunakan dalam jaringan pipa untuk mengontrol aliran minyak mentah, gas alam, dan produk olahan. Mereka dapat menahan tekanan tinggi dan lingkungan kimia keras yang ditemukan dalam aplikasi ini. Di pabrik pemrosesan kimia, mereka digunakan untuk menangani bahan kimia korosif dan cairan bersuhu tinggi.

Keuntungan lain dari katup kupu - kupu triple - offset adalah keandalannya dalam jangka panjang. Segel logam - ke - logam tidak bergantung pada bahan lunak yang dapat rusak seiring waktu. Ini berarti bahwa katup dapat mempertahankan kinerja dan kemampuan mematikannya untuk waktu yang lama, sehingga mengurangi kebutuhan akan perawatan dan penggantian yang sering.

Namun, katup kupu - kupu triple - offset umumnya lebih mahal daripada katup kupu - kupu double - offset. Desainnya yang rumit memerlukan proses produksi yang lebih presisi, sehingga meningkatkan biaya produksi.

Perbandingan Butterfly Valve Double - Offset dan Triple - Offset

Kinerja di bawah Tekanan dan Suhu

Katup kupu-kupu offset ganda cocok untuk aplikasi tekanan dan suhu sedang. Mereka biasanya dapat menangani tekanan hingga batas tertentu, biasanya dalam kisaran beberapa ratus psi dan suhu dalam kisaran beberapa ratus derajat Celsius. Sebaliknya, katup kupu - kupu triple - offset dapat menangani tekanan yang jauh lebih tinggi, terkadang melebihi ribuan psi, dan dapat beroperasi pada suhu yang sangat tinggi, menjadikannya ideal untuk aplikasi kritis di lingkungan bertekanan tinggi dan bersuhu tinggi.

Kinerja Penyegelan

Katup offset ganda mencapai penutupan yang rapat menggunakan bahan dudukan yang lembut, yang dapat rusak seiring waktu karena keausan, serangan bahan kimia, atau suhu tinggi. Katup triple - offset, dengan segel logam - ke - logam, memberikan segel yang lebih andal dan tahan lama, terutama dalam aplikasi yang memerlukan segel tanpa kebocoran.

Biaya

Katup kupu-kupu offset ganda umumnya lebih hemat biaya karena desainnya yang lebih sederhana dan penggunaan bahan dudukan yang lebih murah. Sebaliknya, katup triple - offset lebih mahal untuk diproduksi, terutama karena desainnya yang rumit dan kebutuhan bahan berkualitas tinggi untuk segel logam - ke - logam.

Aplikasi

Katup offset ganda biasanya digunakan dalam aplikasi industri umum, pengolahan air, dan sistem HVAC yang kondisi pengoperasiannya tidak terlalu parah. Katup triple - offset dicadangkan untuk aplikasi kelas atas di industri seperti minyak dan gas, pemrosesan kimia, dan pembangkit listrik, di mana keandalan dan kinerja dalam kondisi ekstrem adalah yang paling penting.

Penawaran Kami sebagai Pemasok Butterfly Valve OEM

Sebagai pemasok OEM Butterfly Valve, kami memahami persyaratan unik dari berbagai industri. Kami menawarkan katup kupu-kupu double - offset dan triple - offset, yang disesuaikan untuk memenuhi kebutuhan spesifik Anda. Apakah Anda memerlukan aKatup Kupu-kupu Tipe Lug OEMuntuk proyek pengolahan air atau aKatup Butteffly Lug Kinerja Tinggiuntuk pipa bertekanan tinggi di industri minyak dan gas, kami memiliki keahlian dan sumber daya untuk menyediakan katup yang tepat untuk Anda.

Katup kami diproduksi menggunakan teknologi terkini dan bahan berkualitas tinggi. Kami memiliki sistem kontrol kualitas yang ketat untuk memastikan bahwa setiap katup memenuhi atau melampaui standar industri. Kami juga menawarkan layanan penyesuaian, sehingga Anda bisa mendapatkan katup yang sangat sesuai dengan aplikasi Anda.

Jika Anda sedang dalam proses memilih katup kupu-kupu untuk proyek Anda, kami menganjurkan Anda untuk menghubungi kami untuk informasi lebih lanjut. Tim ahli kami dapat membantu Anda menentukan apakah katup kupu-kupu offset ganda atau tripel adalah pilihan yang tepat untuk kebutuhan spesifik Anda. Kami juga dapat memberi Anda detail spesifikasi produk, harga, dan informasi pengiriman. Mari kita mulai berdiskusi tentang bagaimana kami dapat membantu Anda memenuhi kebutuhan katup Anda!
