Bisakah katup gerbang bellow digunakan dalam aplikasi cryogenic?
Sebagai pemasok katup gerbang bellow, saya sering ditanya apakah katup ini cocok untuk aplikasi kriogenik. Aplikasi kriogenik melibatkan suhu yang sangat rendah, biasanya di bawah -150 ° C (-238 ° F), dan menghadirkan tantangan unik yang membutuhkan peralatan khusus. Dalam posting blog ini, saya akan mengeksplorasi kemampuan katup gerbang bellow di lingkungan cryogenic, mendiskusikan keunggulan dan keterbatasan mereka, dan memberikan wawasan ketika mereka merupakan pilihan yang layak.
Memahami aplikasi cryogenic
Aplikasi kriogenik tersebar luas di berbagai industri, termasuk kedirgantaraan, perawatan kesehatan, energi, dan penelitian. Beberapa contoh umum termasuk penyimpanan dan transportasi gas alam cair (LNG), produksi oksigen dan nitrogen cair, dan pendinginan magnet superkonduktor. Aplikasi ini menuntut katup yang dapat beroperasi dengan andal pada suhu yang sangat rendah, mempertahankan segel yang ketat, dan menahan efek kontraksi dan ekspansi termal.
Bagaimana Katup Gerbang Bellows Bekerja
Sebelum mempelajari kesesuaiannya untuk aplikasi cryogenic, penting untuk memahami bagaimana fungsi katup gerbang bellow. Katup gerbang bellow terdiri dari gerbang, yang merupakan cakram berbentuk datar atau baji, dan perakitan bellow. Gerbang bergerak ke atas dan ke bawah untuk membuka atau menutup katup, sedangkan bellow memberikan segel yang fleksibel dan kedap antara batang dan tubuh katup. Desain ini mencegah kebocoran eksternal dan melindungi batang katup dari korosi dan kontaminasi.
Keuntungan katup gerbang bellow dalam aplikasi cryogenic
- Pencegahan kebocoran: Salah satu keunggulan utama katup gerbang bellow dalam aplikasi kriogenik adalah kemampuannya untuk mencegah kebocoran. Bellows menyediakan segel sekunder, yang mengurangi risiko emisi buron. Ini sangat penting dalam sistem kriogenik, di mana bahkan kebocoran kecil dapat menyebabkan kerugian yang signifikan dari cairan kriogenik dan menimbulkan bahaya keselamatan.
- Ekspansi dan kontraksi termal: Suhu cryogenic menyebabkan bahan berkontraksi, yang dapat menyebabkan kebocoran jika katup tidak dirancang untuk mengakomodasi perubahan ini. Bellows Gate Valves dirancang untuk melenturkan dan mengembang dengan batang katup, mengkompensasi kontraksi termal dan memastikan segel yang ketat setiap saat.
- Resistensi korosi: Cairan cryogenic bisa sangat korosif, terutama ketika mereka bersentuhan dengan kelembaban atau kontaminan lainnya. Bellow di Bellows Gate Valve bertindak sebagai penghalang, melindungi batang katup dari korosi dan memperluas masa pelayanan katup.
- Operasi torsi rendah: Bellows Gate Valves biasanya membutuhkan lebih sedikit torsi untuk beroperasi dibandingkan dengan jenis katup lainnya, seperti katup bola atau katup globe. Ini membuat mereka lebih mudah untuk mengotomatisasi dan mengurangi risiko kerusakan katup selama operasi.
Keterbatasan katup gerbang bellow dalam aplikasi cryogenic
- Biaya: Bellows Gate Valves umumnya lebih mahal daripada katup gerbang tradisional karena desainnya yang kompleks dan penggunaan bahan khusus. Ini dapat menjadikannya pilihan yang kurang menarik untuk beberapa aplikasi, terutama yang memiliki kendala anggaran.
- Kapasitas aliran terbatas: Desain katup gerbang bellow dapat membatasi aliran cairan melalui katup, menghasilkan kapasitas aliran yang lebih rendah dibandingkan dengan jenis katup lainnya. Ini mungkin tidak cocok untuk aplikasi yang membutuhkan laju aliran tinggi.
- Kelelahan bellow: Seiring waktu, bellow di katup gerbang bellow dapat mengalami kelelahan karena kelenturan berulang. Ini dapat menyebabkan kegagalan bellow dan potensi kebocoran. Diperlukan pemeliharaan dan inspeksi rutin untuk memastikan integritas bellow.
Pertimbangan untuk menggunakan katup gerbang bellow dalam aplikasi cryogenic
Saat mempertimbangkan penggunaan katup gerbang bellow dalam aplikasi kriogenik, beberapa faktor harus diperhitungkan:
- Pemilihan materi: Bahan yang digunakan dalam konstruksi katup harus kompatibel dengan suhu kriogenik dan cairan kriogenik spesifik yang sedang ditangani. Bahan umum untuk aplikasi kriogenik termasuk stainless steel, paduan nikel, dan titanium.
- Standar Desain dan Manufaktur: Katup harus dirancang dan diproduksi untuk memenuhi standar industri yang relevan, seperti ASME B16.34, API 600, atau ISO 15848. Standar -standar ini memastikan kinerja, keandalan, dan keamanan katup dalam aplikasi cryogenic.
- Pengujian dan Sertifikasi: Katup harus menjalani pengujian dan sertifikasi yang ketat untuk memastikan kinerjanya pada suhu cryogenic. Ini mungkin termasuk tes bersepeda kriogenik, uji kebocoran, dan tes kompatibilitas material.
- Persyaratan sistem: Ukuran katup, peringkat tekanan, dan kapasitas aliran harus dipilih dengan cermat untuk memenuhi persyaratan spesifik sistem cryogenic. Penting juga untuk mempertimbangkan kondisi operasi katup, seperti suhu, tekanan, dan laju aliran.
Kesimpulan
Sebagai kesimpulan, katup gerbang bellow dapat digunakan dalam aplikasi kriogenik, tetapi kesesuaiannya tergantung pada beberapa faktor. Mereka menawarkan keuntungan yang signifikan dalam hal pencegahan kebocoran, kompensasi ekspansi termal, dan resistensi korosi. Namun, mereka juga memiliki beberapa keterbatasan, seperti biaya yang lebih tinggi dan kapasitas aliran terbatas. Saat memilih katup gerbang bellow untuk aplikasi cryogenic, penting untuk mempertimbangkan dengan cermat desain katup, bahan, pengujian, dan persyaratan sistem.

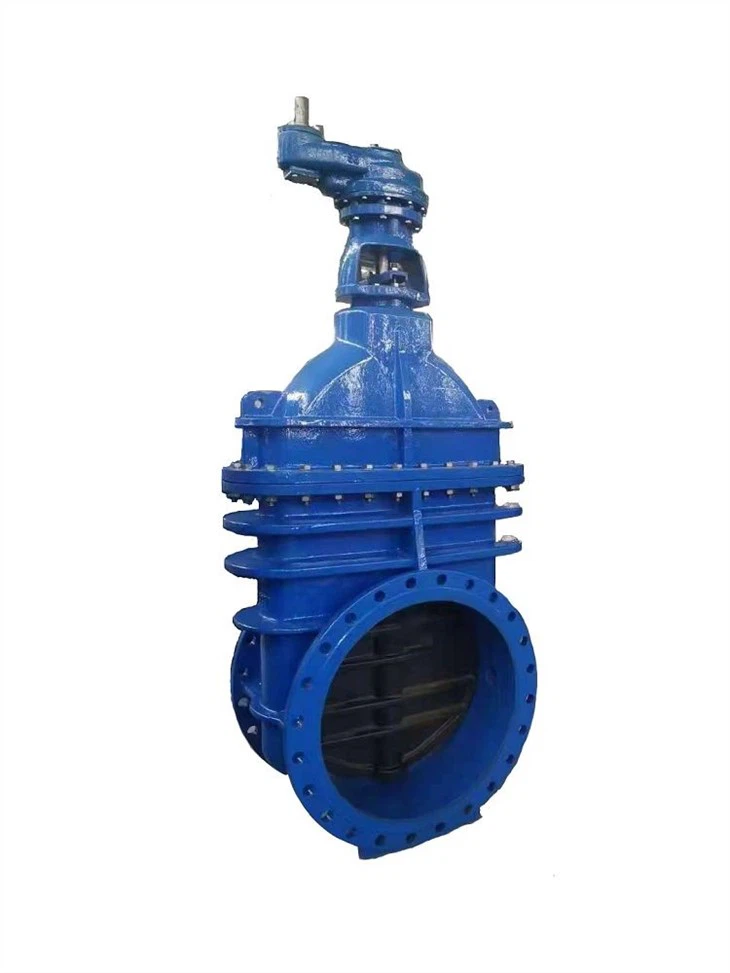

Jika Anda tertarik untuk menjelajahi jajaran katup gerbang bellow kami untuk aplikasi cryogenic, atau jenis katup gerbang lainnya sepertiKatup gerbang kursi karet,Besi Cor Ducile DN50 - 200 Groove Tipe Rising Stem Wedge Gate Valve Untuk Pemadam Kebakaran, DanCast Iron F4 Valve Gerbang Duduk Tangguh, jangan ragu untuk menghubungi kami untuk diskusi terperinci dan untuk memulai negosiasi pengadaan.
Referensi
- ASME B16.34 - Katup - Flanged, Threaded, dan Welded End
- API 600 - Katup Gerbang Baja - Ujung Flanged dan Butt -Welding
- ISO 15848 - Katup Industri - Prosedur Pengukuran, Tes dan Kualifikasi untuk Emisi Buronan
