Bagaimana cara menghitung torsi untuk katup gerbang paralel?

Hai! Sebagai pemasok katup gerbang paralel, saya sering ditanya tentang cara menghitung torsi untuk katup ini. Ini adalah aspek yang penting, terutama ketika harus memastikan fungsi dan umur panjang yang tepat dari katup. Jadi, mari selami langsung ke dalamnya!

Memahami dasar -dasar torsi dalam katup gerbang paralel

Hal pertama yang pertama, apa sebenarnya torsi itu? Secara sederhana, torsi adalah gaya yang menyebabkan objek berputar di sekitar sumbu. Ketika datang ke katup gerbang paralel, torsi adalah gaya yang dibutuhkan untuk membuka atau menutup katup. Ini dipengaruhi oleh beberapa faktor, seperti ukuran katup, tekanan fluida yang mengalir melaluinya, dan jenis bahan penyegelan yang digunakan.

Mari kita uraikan faktor -faktor ini sedikit lebih. Ukuran katup memainkan peran penting. Katup yang lebih besar umumnya membutuhkan lebih banyak torsi untuk beroperasi karena ada lebih banyak luas permukaan untuk bergerak. Misalnya, katup gerbang paralel 12 - inci akan membutuhkan lebih banyak kekuatan untuk membuka atau menutup dibandingkan dengan yang 4 - inci.

Tekanan cairan adalah faktor penting lainnya. Tekanan fluida yang lebih tinggi berarti lebih banyak gaya yang diberikan pada gerbang katup. Jadi, jika Anda berurusan dengan sistem tekanan tinggi, Anda harus menghitung nilai torsi yang lebih tinggi untuk memastikan katup dapat dioperasikan dengan lancar.

Jenis bahan penyegelan juga mempengaruhi torsi. Beberapa bahan memiliki koefisien gesekan yang lebih tinggi, yang berarti lebih banyak torsi diperlukan untuk mengatasi gesekan saat membuka atau menutup katup. Misalnya, katup dengan segel karet mungkin membutuhkan torsi lebih sedikit dibandingkan dengan yang dengan logam - ke - segel logam.

Pendekatan matematika untuk perhitungan torsi

Sekarang, mari kita masuk ke seluk -beluk - berpasir menghitung torsi. Ada beberapa formula dan metode yang dapat digunakan, tetapi salah satu pendekatan yang paling umum didasarkan pada gesekan kursi dan gesekan batang.

Torsi total (t) yang diperlukan untuk mengoperasikan katup gerbang paralel dapat dihitung sebagai jumlah torsi gesekan kursi (TS) dan torsi gesekan batang (TS).

Torsi gesekan kursi (TS) dapat diperkirakan menggunakan rumus:

Ts = μs * fs * ds / 2

Di mana:

μs adalah koefisien gesekan antara kursi dan gerbang. Nilai ini tergantung pada bahan kursi dan gerbang. Misalnya, jika kursi terbuat dari stainless steel dan gerbang juga stainless steel, koefisien gesekan mungkin sekitar 0,15 - 0,2.
FS adalah beban kursi. Ini adalah gaya yang diberikan pada kursi karena tekanan cairan. Ini dapat dihitung sebagai fs = p * sebagai, di mana p adalah tekanan cairan dan seperti area kursi.
DS adalah diameter kursi.

Torsi gesekan batang (TS) dihitung menggunakan rumus:

TS = μST * FST * DST / 2

Di mana:

μst adalah koefisien gesekan antara batang dan pengemasan. Nilainya bervariasi tergantung pada jenis bahan pengemasan. Untuk pengemasan grafit, koefisien gesekan mungkin sekitar 0,1 - 0,15.
FST adalah beban batang. Ini adalah gaya yang diberikan pada batang karena tekanan cairan dan gaya mekanik dalam katup.
DST adalah diameter batang.

Katakanlah kita memiliki katup gerbang paralel dengan spesifikasi berikut:

Diameter kursi (DS) = 8 inci
Diameter batang (DST) = 1,5 inci
Tekanan cairan (p) = 100 psi
Koefisien gesekan kursi (μs) = 0,18
Koefisien gesekan batang (μst) = 0,12

Pertama, kita perlu menghitung area kursi (AS). Rumus untuk area lingkaran adalah a = π * (d/2)^2. Jadi, AS = π * (8/2)^2 = 50.27 inci persegi.

Beban kursi (fs) = p * as = 100 * 50.27 = 5027 lbs.

Torsi gesekan kursi (TS) = μs * fs * ds / 2 = 0,18 * 5027 * 8/2 = 3620,64 in - lbs.

Sekarang, mari kita asumsikan beban batang (FST) adalah 500 lbs.

Torsi gesekan batang (TS) = μst * fst * dst / 2 = 0,12 * 500 * 1.5 / 2 = 45 in - lbs.

Torsi total (t) = ts + ts = 3620.64 + 45 = 3665.64 in - lbs.

Pertimbangan Dunia Nyata

Di dunia nyata, menghitung torsi tidak selalu semudah menggunakan formula ini. Ada faktor -faktor lain yang bisa berperan. Misalnya, kondisi katup, seperti apakah itu baru atau telah melayani sejak lama, dapat mempengaruhi koefisien gesekan. Sebuah katup yang terpapar cairan korosif mungkin memiliki gesekan yang lebih tinggi karena keausan.

Juga, lingkungan operasi penting. Jika katup dipasang di lingkungan yang dingin, sifat -sifat bahan penyegelan mungkin berubah, yang dapat memengaruhi persyaratan torsi.

Jenis katup gerbang lainnya

Jika Anda tertarik pada katup gerbang, Anda mungkin juga ingin memeriksa beberapa jenis lain. Kami menawarkan berbagaiKatup gerbang pisauyang bagus untuk aplikasi yang melibatkan bubur dan cairan kental. Katup ini memiliki gerbang tajam yang dapat memotong materi, membuatnya ideal untuk industri seperti penambangan dan pengolahan air limbah.

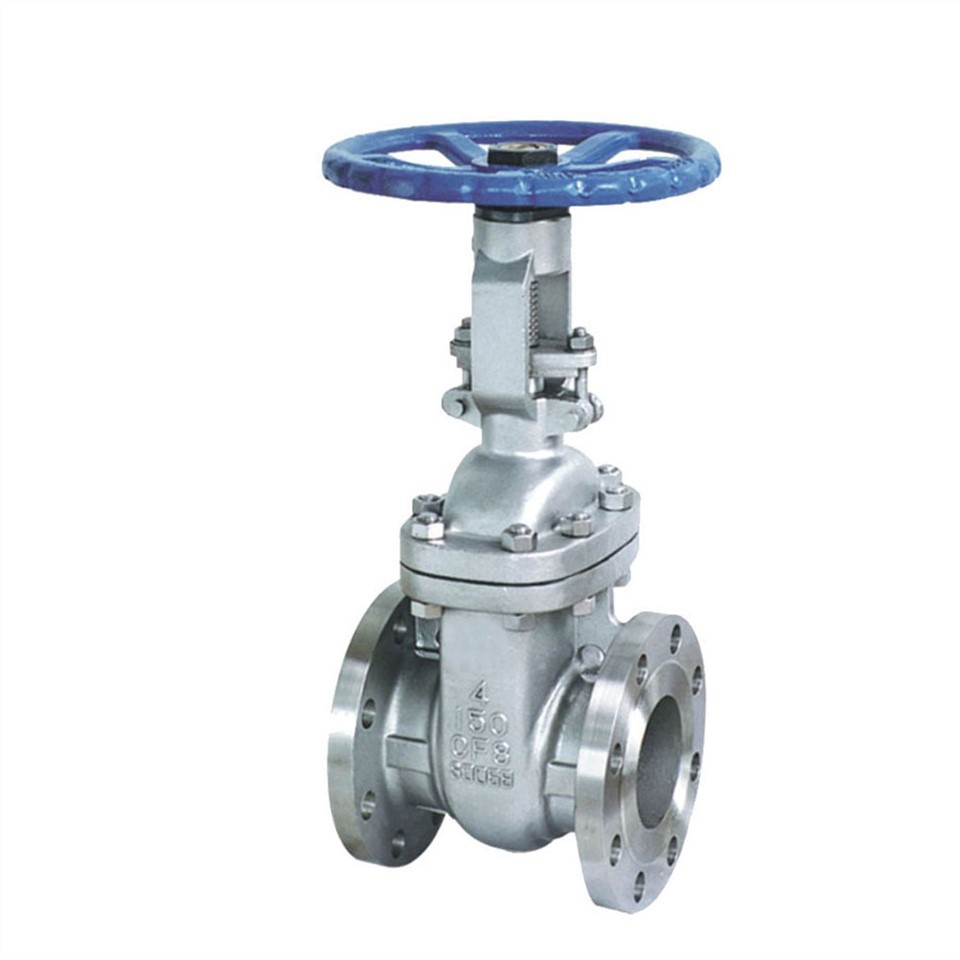

Kami juga punyaAmerican Standard Flanged Gate Valves. Katup ini dirancang sesuai dengan standar Amerika, memastikan kualitas tinggi dan kompatibilitas dengan komponen lain dalam sistem Anda. Mereka biasanya digunakan dalam berbagai aplikasi industri di mana diperlukan katup gerbang yang andal dan tahan lama.

Pilihan lain adalah kamiKatup gerbang tangguh batang yang tidak meningkat. Jenis katup ini sangat cocok untuk aplikasi di mana ruang terbatas. Desain batang yang tidak naik berarti bahwa batang tidak memanjang dari katup saat dibuka, membuatnya cocok untuk instalasi dengan ruang kepala rendah.

Mengapa memilih katup gerbang paralel kami

Sebagai pemasok, kami bangga menawarkan katup gerbang paralel berkualitas tinggi. Katup kami terbuat dari bahan takik atas, memastikan daya tahan dan kinerja jangka panjang. Kami juga memiliki tim ahli yang dapat membantu Anda dengan perhitungan torsi dan aspek teknis lainnya. Apakah Anda sedang mengerjakan proyek skala kecil atau instalasi industri besar, kami dapat menyediakan katup yang tepat untuk kebutuhan Anda.

Kesimpulan

Menghitung torsi untuk katup gerbang paralel adalah langkah penting dalam memastikan operasi yang tepat. Dengan memahami faktor -faktor yang memengaruhi torsi dan menggunakan formula yang sesuai, Anda dapat memastikan bahwa katup Anda dapat dibuka dan ditutup dengan lancar. Jika Anda memiliki pertanyaan tentang perhitungan torsi atau tertarik untuk membeli katup gerbang paralel kami, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda membuat pilihan yang tepat untuk proyek Anda.
